球阀

2015-05-27

性能指标


*二通球阀用于流路的开通-截断

*广泛的使用温度范围:+1090℃

*三通球阀、五通球阀、七通球阀用于流路方向切换

*端接公制从2至12mm,英制1/8、1/4、3/8、1/2in

*四通和六通球阀用于流路的转换

*每一球阀均通过7Mpa氮气试验压力检测。

*工作压力达3000PSI(20.6MPa)(限某型号)

注:氧气服务危险性:工作介质中,氧气浓度超过20%为富氧环境,订购产品时应在备注特别说明

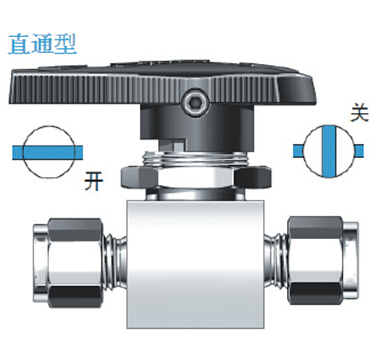

二通球阀


1.用于流路的开通和截断

2.球阀无调节能力,如果系统需要实现流量调节,则必须串联调节阀来完成

3.两通球阀的工作压力可达20.6Mpa(2BV5)

4.两通球阀的标准连接形式为水平阀,也可选用角式阀

5.可面板安装

阀体材料316  SS

常规型

高压型(H)

温度℃(℉)

工作压力psig(bar)

-53(-65)至37(100)

10 000(689)

45 000(3102)

93(200)

9 290(640)

41 800(2882)

148(300)

8 390(578)

37 700(2599)

176(350)

8 045(554)

34 600(2385)

204(400)

7 705(530)

33 400(2302)

260(500)

7 165(493)


287(550)

6 970(480)

315(600)

6 770(466)

343(650)

6 660(458)

371(700)

6 480(446)


398(750)

6 335(436)

426(800)

6 230(429)

454(850)

6 085(419)

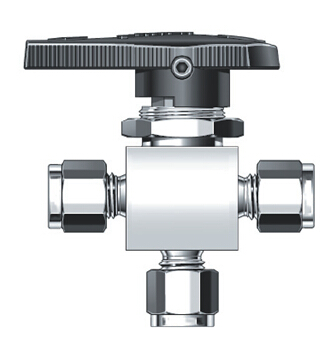

三通球阀


1.三通球阀用于流路的切换,通过三通球阀可以实现一个入口有选择的切换至两个出口

2.优秀的顶部填料密封,保证密封可靠。顶部压盖设计,是阀门可在线调整

3.三通球阀的常规耐压可达17.2Mpa(限某型号)

4.可面板安装




四通球阀


1.二位四通球阀用于控制两条进出流路的转换

2.手柄箭头所指方向及反向的两对接口是连通的,二垂直手柄方向的流路并不连通

3.四通球阀的常规耐压可达17.2Mpa(限某型号)

4.可面板安装

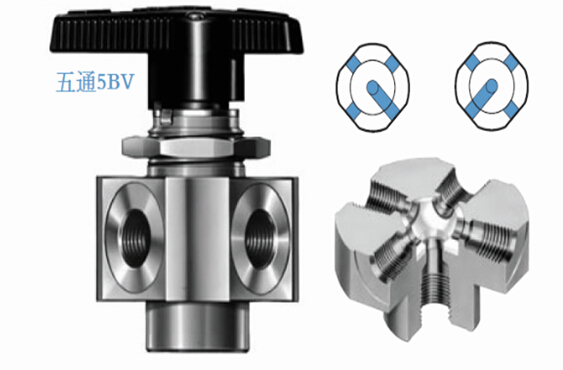

五通球阀


1.优秀的顶部填料密封,保证密封可靠。顶部压盖设计,使阀门可在线调整

2.极其方便的六路设计方案可以选择从一个入口有选择的转到四个出口,或者从四个入转到同一个入口

3.特别设计的一套定位机构,依靠精确的位置限制技术实现对每个接口的结对确定,保证实现流路最大通径

4.五通球阀的常规耐压可达17.2Mpa(限某型号)

5.可面板安装

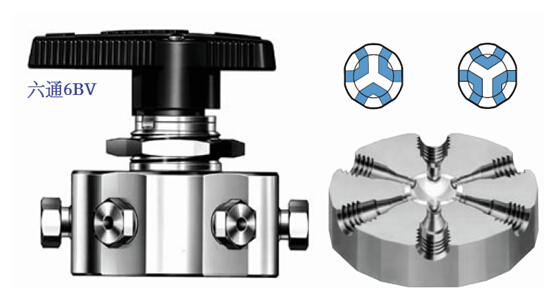

六通球阀


1.二位六通球阀用于控制三条进出流路的转换

2.手柄方向指示的流路及间隔120°的流路是两两连通的

3.六通球阀的常规耐压可达3.4Mpa

4.优秀的顶部填料密封,保证密封可靠。顶部压盖设计,使阀门可在线调整

5.可面板安装



七通球阀


1.极其方便的流路设计方案,可以选择从一个入口有选择的转到六个出口,或者从六个入口转到同一个出口

2.特别设计的一套定位机构,依靠精确的位置限制技术实现对每个接口的结对确定,保证实现流路最大通径

3.七通球阀的常规耐压可达3.4Mpa

4.优秀的顶部填料密封,保证密封可靠。顶部压盖设计,使阀门可在线调整

5.可面板安装



对夹式球阀


1.结构紧凑,最大流量设计

2.低操作扭矩

3.每一球阀均通过7Mpa氮气试验压力检测

4.采用碟簧补偿阀座,使密封更可靠
